Déballage et installation du Mini PC Intel® NUC NUC5i3RYH

  • Par Arnault, le 25 juin 2015
  • 5
  • Catégorie : Matériel
  • Facebook 0 Twitter 0 Google+ 0 Linkedin 0 Mail

Le NUC5i3RYH est un mini PC, très compact. Il renferme un vrai concentré de technologie :

  • Processeur Intel Core i3-5010U (2,1 Ghz, double coeur, 3 Mo de cache, PDT de 15 W)
  • 16 Go maximum de RAM sur deux emplacements
  • Supporte les HDD et SSD 2.5′ et SSD M.2
  • 4 USB 3.0
  • Ethernet / Wi-fi 802.11 ac
  • Bluetooth 4.0
  • Sortie vidéo Mini HDMI 1.4a et Mini DisplayPort 1.2

Le déballage

NUC5i3RYH-5 2

On ouvre la boite

NUC5i3RYH-6 2

On deballe le NUC

NUC5i3RYH-8

On retire le support de montage VESA

NUC5i3RYH-7

On vide le reste de la boite

NUC5i3RYH-9

1/ L’alimentation
2/ Les embouts secteurs suivant le pays
3/ Documentation pour les drivers
4/ Une offre pour tester l’antivirus McAfee LiveSafe
5/ Vis pour fixer le support VESA
6/ Documentation pour l’installation HDD et barrettes mémoires

Passons maintenant, à l’installation de la mémoire et du stockage SSD.

Installation de la mémoire et du disque dur

On retourne le NUC

NUC5i3RYH-3

On dévisse les 4 vis. Puis on soulève délicatement la plaque métallique.

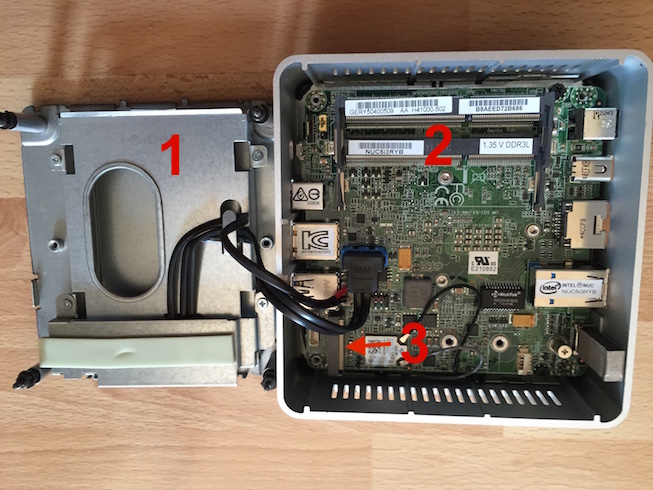

NUC5i3RYH-4

1/ Sous la plaque métallique se situe l’emplacement HD ou SSD au format 2,5′.
2/ Les 2 emplacements mémoire (RAM)
3/ Pour installer un  SSD M.2 (80mm, 60mm ou 42mm)

Avec notre barrette RAM de 8 Go cela donne :

NUC5i3RYH-5

On installe le SSD 2.5″

NUC5i3RYH-6

On le pousse jusqu’au bout puis on referme délicatement le boitier avec les 4 vis.

Il ne reste plus qu’à connecter le clavier, souris, l’écran puis on allume l’ordinateur. On appuie sur la touche du clavier F2, pour rentrer dans le Bios.

capture-bios-nuc

Tout est bien reconnu la RAM ainsi que le disque SSD.

Il suffit maintenant d’installer le système Windows ou Linux sur une clef usb bootable pour l’installer sur le NUC.

Pour créer une clef USB bootable pour l’installation de windows, consultez notre article sur le sujet.

Pour acheter un NUC NUC5i3RYH –> Intel NUC5i3RYH
